災害用マンホール型トイレ《レスキューホール》

度重なる被災経験を生かし、災害に強く、
素早くお役につ立つ緊急トイレ! 耐震性能レベル2対応製品 実用新案登録

災害用トイレ「レスキューホール」

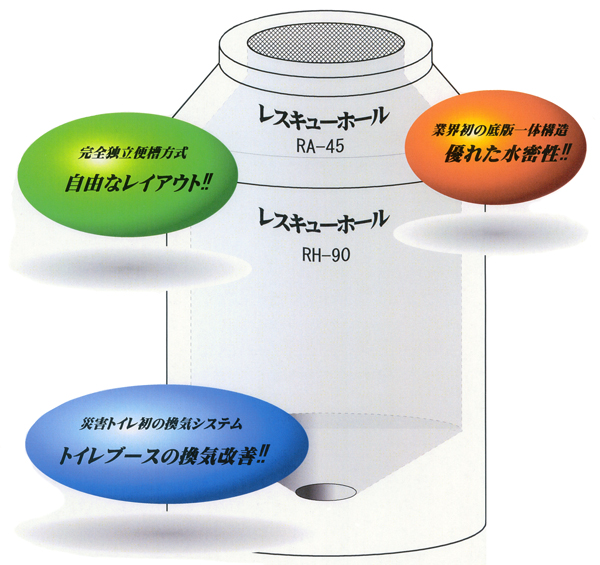

レスキューホールの特徴
  • 下水道製品での実績が豊富で、
    耐震性能レベル2に対応した製品で震災時も安心
  • 底版一体型のため地下水位の高い場所でも水密性・気密性に優れている
  • 底版部にバキューム槽を設けることにより、洗浄時間の短縮が図れる。
  • 貯留槽をコンパクトにして、地上からの洗浄作業を可能にした。
  • トイレを独立化することにより、自由なレイアウトが可能である。
  • トイレを独立化することにより、設計必要数量が容易にできる
  • 本管への接続がないため、付属施設の被災影響を受けない
【オプション】
貯留槽に直接換気システムを設置することにより、トイレブース内環境の改善が図れる。
■ 防水コンクリート使用の特徴
  • 防水材をコンクリートに混入することにより性能劣化がなく、安定的な品質を確保できる。
  • 優れた遮水性能により地中からの水分を遮断し、湿気を抑える。
  • 水の浸透を防ぐので、コンクリート中の鉄筋の腐食防止など耐久性が大きく向上する。
  • 被覆工法の弱点である浮き、はがれ、施工不良による防水性能劣化がない。
  • 水密性が向上するので、高耐久、防湿、防露、防カビ防食を実現。

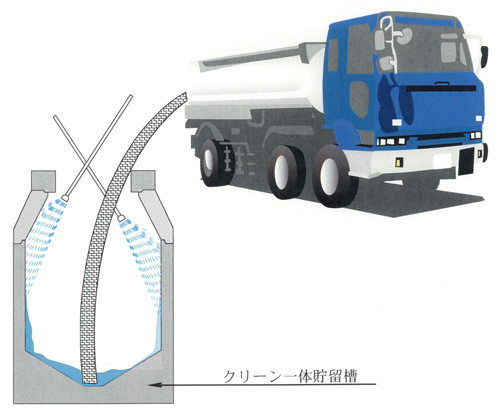

クリーン一体貯留槽

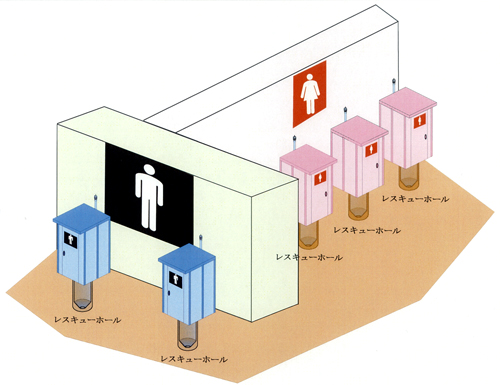

自由なレイアウトでプライバシー確保自由なレイアウトでプライバシー確保
(男女別レイアウト例)

レスキューホールの納入実績
納入先 納入先住所 基数
東宮下小学校 埼玉県さいたま市 6
春岡小学校 埼玉県さいたま市 6
大谷小学校 埼玉県さいたま市 6
春野小学校 埼玉県さいたま市 6
庭山中学校 埼玉県さいたま市 6
城北小学校 埼玉県さいたま市 6
川通中学校 埼玉県さいたま市 6
西原小学校 埼玉県さいたま市 6
馬宮中学校 埼玉県さいたま市 6
つばさ小学校 埼玉県さいたま市 6
大宮東中学校 埼玉県さいたま市 6
第二東中学校 埼玉県さいたま市 6
下田警察署(松崎) 静岡県我茂郡 6
■ レスキューホール換気システム

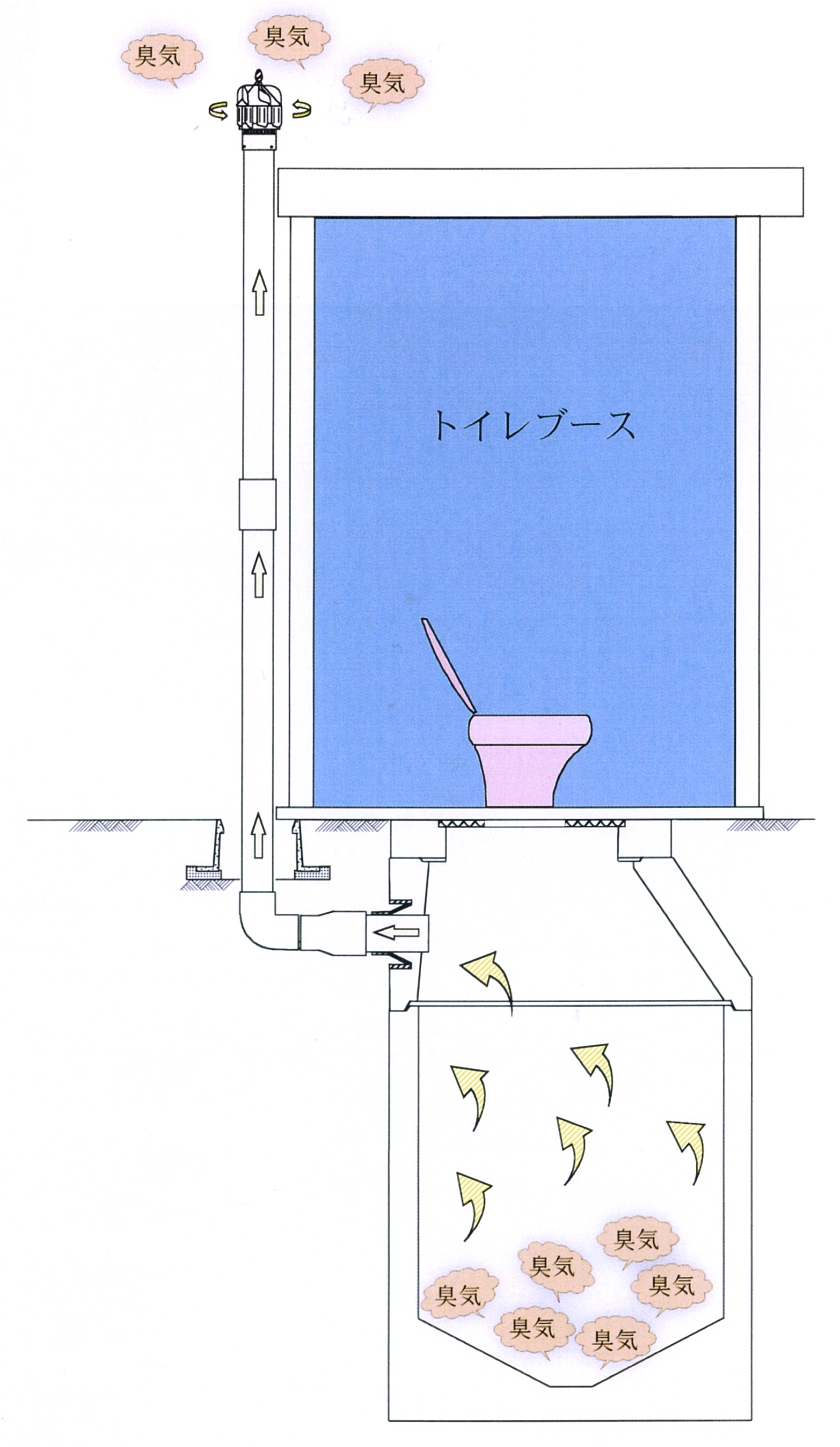

悪臭軽減対策 自然換気システム悪臭軽減対策 自然換気システム

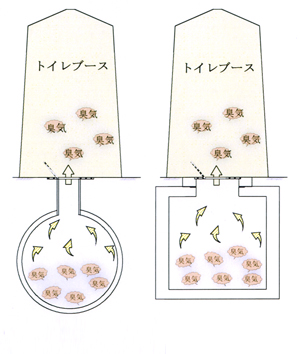

未対策貯留型マンホールトイレ未対策貯留型マンホールトイレ

詳しい
マンホールトイレ性能比較
はこちらから

(pdfファイル)

■ 施工状況写真

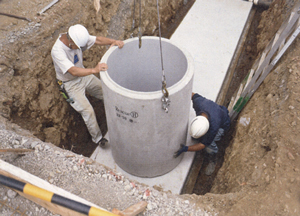

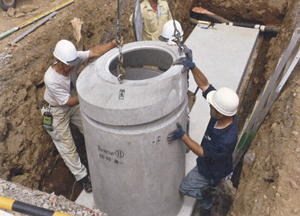

01. 所定の位置に本体(便槽)を設置

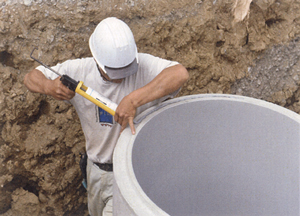

02. 接合部に専用シール剤を塗布

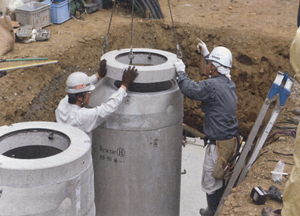

03. 本体の上に斜壁を設置

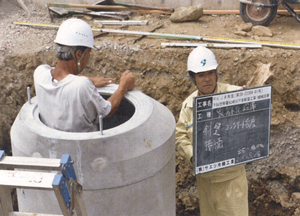

04. 天端に調整リング固定ボルトを設置

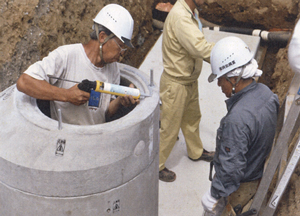

05. 斜壁天端にシール材を塗布

06. 調整リングを設置

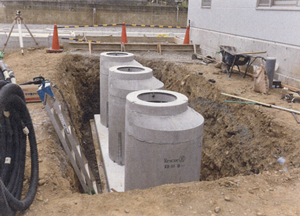

07. 設置完了

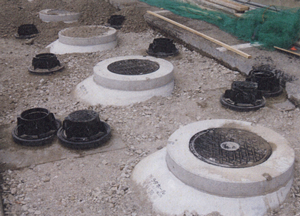

08. 砕石等で埋め戻し

09-1. 表層をアスファルト仕上げ

09-2. ※上部の使用目的に応じて

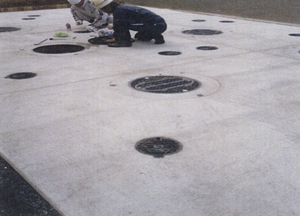

(表層をコンクリート仕上げ)

10. トイレのテント組み立て状況

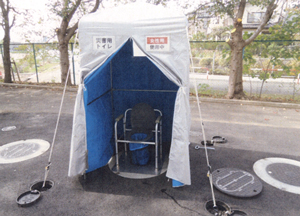

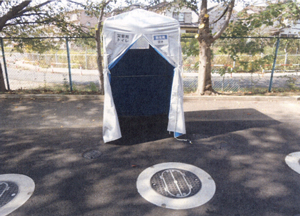

11. トイレテントを設置
(専用テント支持金物にロープで固定)

製品のお問い合わせはお気軽に!!
028-661-2707
